加拿大Geosight CMS地下空区三维激光测量系统
原产地：加拿大
用 途：地下空区三维激光测量
产品描述:
来自加拿大GeoSight公司的CMS集成式三维激光测量系统，具有行业领先的技术水平。通过使用精确模拟矿体空区结构的三维测量数据，可以不断助力提升矿山客户的生产效率。
国内外的多家知名矿业公司都在使用着CMS三维激光测量系统，同时CMS也在持续为客户提供着高效、安全的测量服务。
用 途：地下空区三维激光测量
产品描述:
来自加拿大GeoSight公司的CMS集成式三维激光测量系统，具有行业领先的技术水平。通过使用精确模拟矿体空区结构的三维测量数据，可以不断助力提升矿山客户的生产效率。
国内外的多家知名矿业公司都在使用着CMS三维激光测量系统，同时CMS也在持续为客户提供着高效、安全的测量服务。
仪器外观
特点:
1.操作简单，仅需少许培训即可操作，提高测量效率；
2.快捷高效，平均用时5分钟，即可完成一次测量；
3.测量精确，高效的激光扫描，距离误差不大于2cm，数据真实可靠；
4.应用范围广泛，从地下空区、巷道的测量到溜井乃至矿堆的测量均可使用；
5.远距离操作，特别配备的无线连接系统，让人员远离危险区域；
6.特别配备的深井测量辅助装置，实现溜井的三维精确测量，为溜井的维护、治理提供准确的数据依据；
技术参数：
2.快捷高效，平均用时5分钟，即可完成一次测量；
3.测量精确，高效的激光扫描，距离误差不大于2cm，数据真实可靠；
4.应用范围广泛，从地下空区、巷道的测量到溜井乃至矿堆的测量均可使用；
5.远距离操作，特别配备的无线连接系统，让人员远离危险区域；
6.特别配备的深井测量辅助装置，实现溜井的三维精确测量，为溜井的维护、治理提供准确的数据依据；
技术参数：
| 硬件参数 | |
| 激光等级 | 一级人眼安全激光 |
| 测量距离 | 500m |
| 视角范围 | 水平 360°,垂直 310° |
| 测角精度 | ±0.1° |
| 测距精度 | ±2cm |
| 距离分辨率 | 1mm |
| 扫描速度 | 250点/秒 |
| 平均扫描时间 | 4.5min |
| 电源 | 24VDC电源 |
| 重量 | 7.2kg |
| 尺寸 | 15.2cm×72cm |
| CMS软件参数 | |
| 数据传输 | 有线或无线均可 |
| 操作系统 | Windows XP/vista/win7 |
| 数据输出格式 | DXF、xyz坐标等 |
| 工作环境 | |
| 抗水、防尘等级 | IP67 |
| 温度 | -30°~ 60° |
CMS应用：
1.真三维模型图纸，为采矿设计提供数据支持；
2.采空区三维测量，计算空区体积，采场验收；
3.监测空区沉降、变形情况；
4.溜井的三维测量与检测；
5.矿堆测量与体积计算；
6.核实超爆、欠爆爆破情况等；

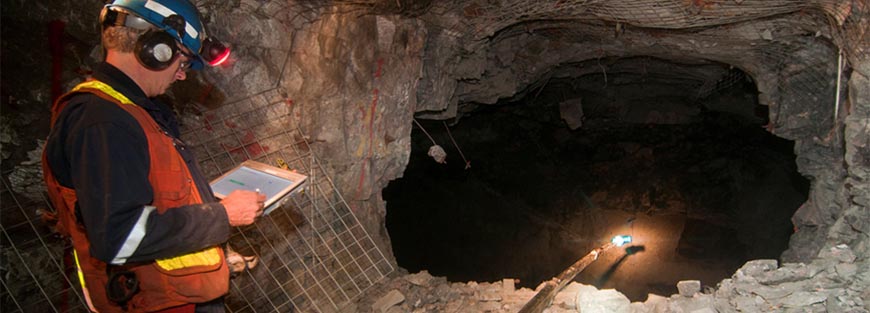

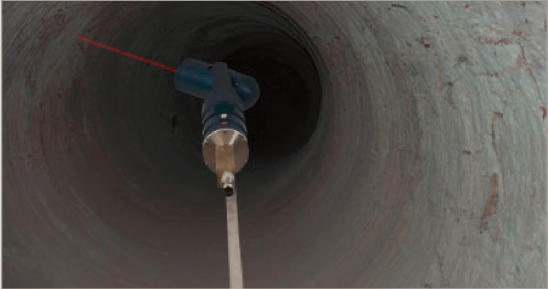

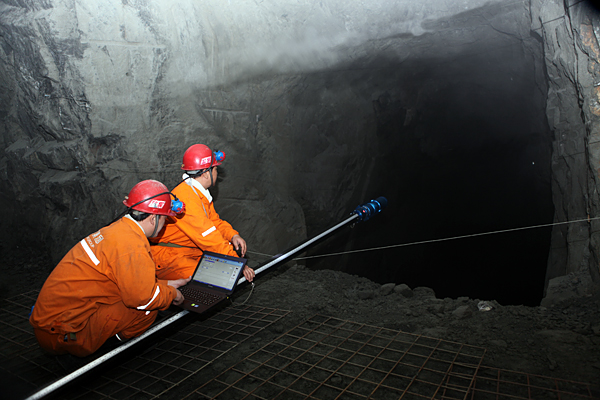

采空区测量 溜井测量

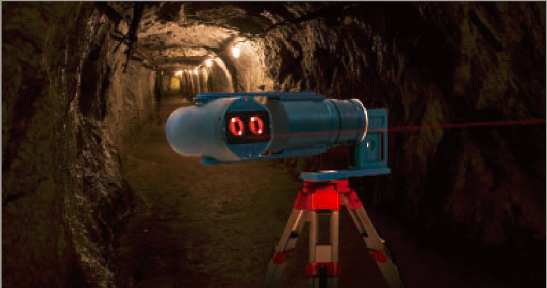

巷道测量

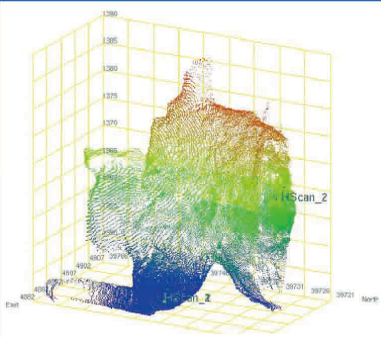

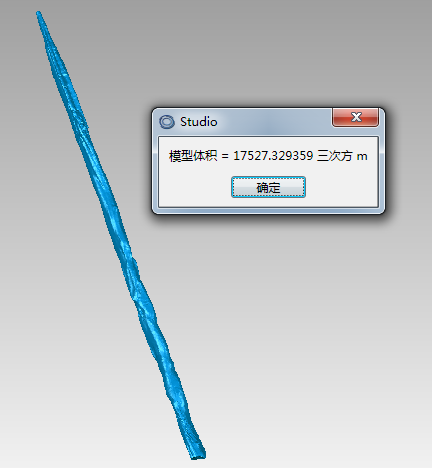

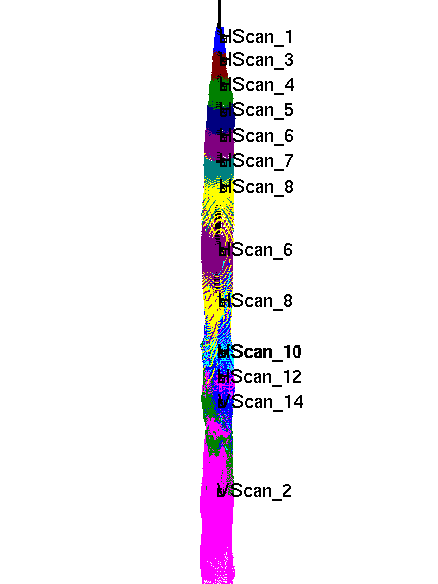

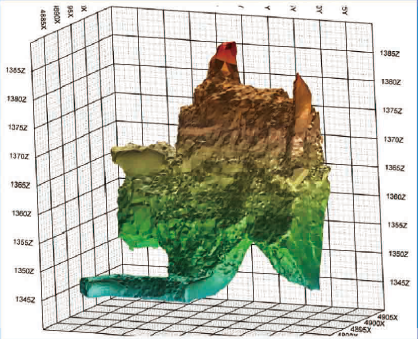

空区点云图 空区模型图 溜井点云图 溜井模型图
CMS配件

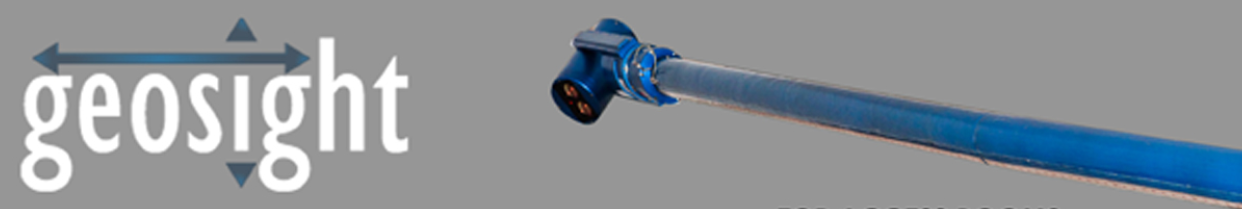

延长杆

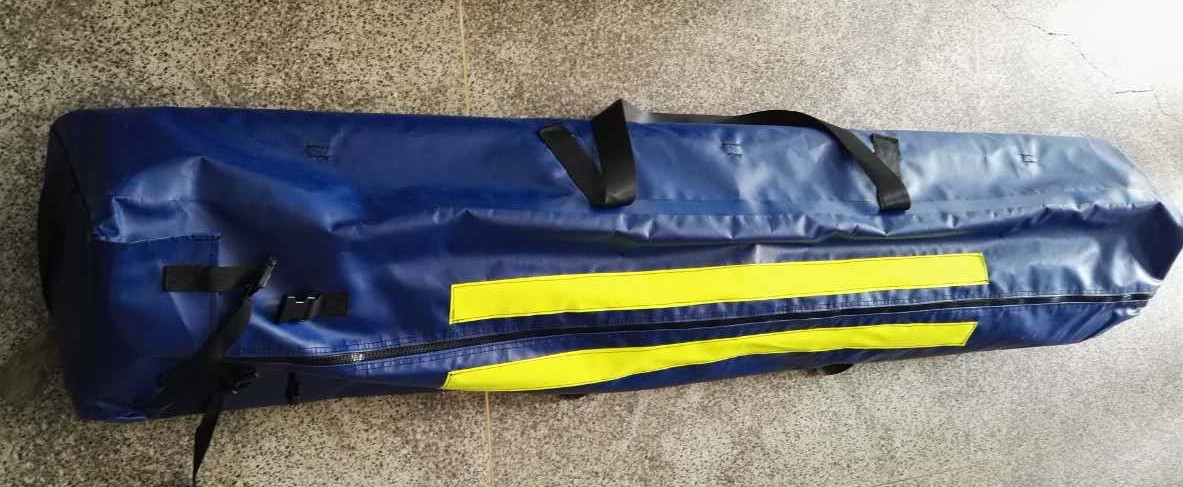

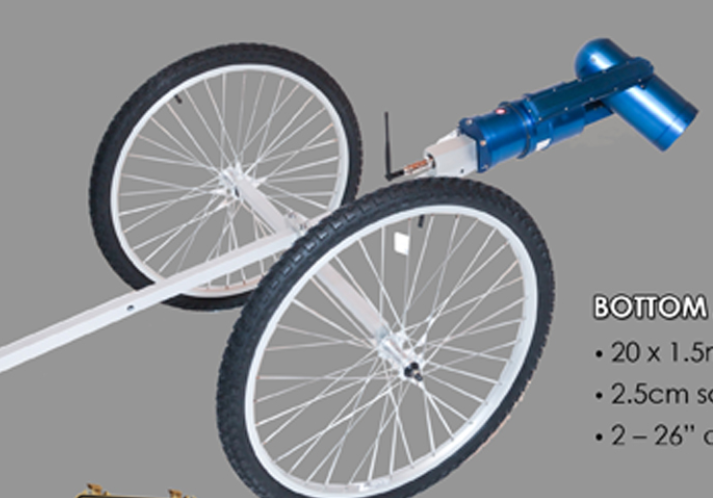

主机及轮车 延长杆包

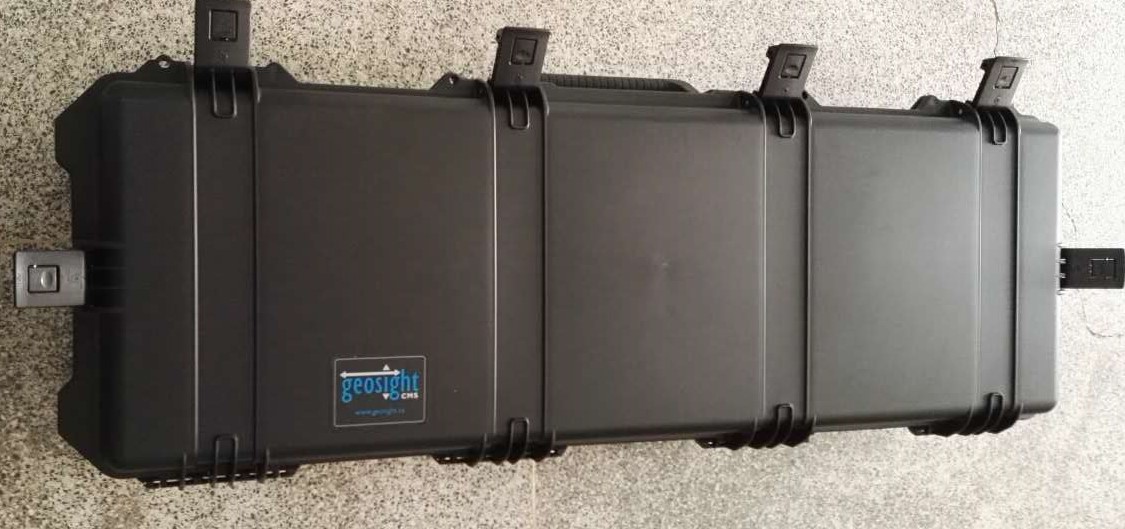

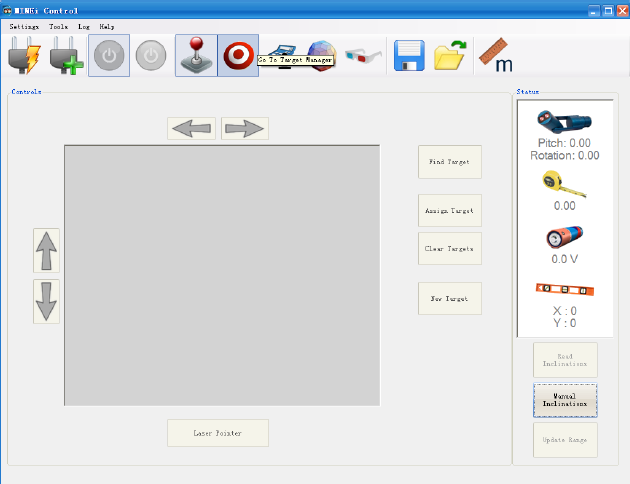

运输箱 控制软件
运输箱 控制软件
