钻孔式地下空区三维测量系统
精准、高效的空区探查利器！
高度集成化、空区测量变得更简单！
钻孔式地下空区三维测量系统，可广泛应用于矿山、地质、地灾治理等领域的空区、溜井、溶洞、隧道方面的测量与探查。
地下空区精细测量技术方法介绍：
地下空区精细测量基于三维激光扫描测量技术，亦称实景复制技术；
高度集成化、空区测量变得更简单！
钻孔式地下空区三维测量系统，可广泛应用于矿山、地质、地灾治理等领域的空区、溜井、溶洞、隧道方面的测量与探查。

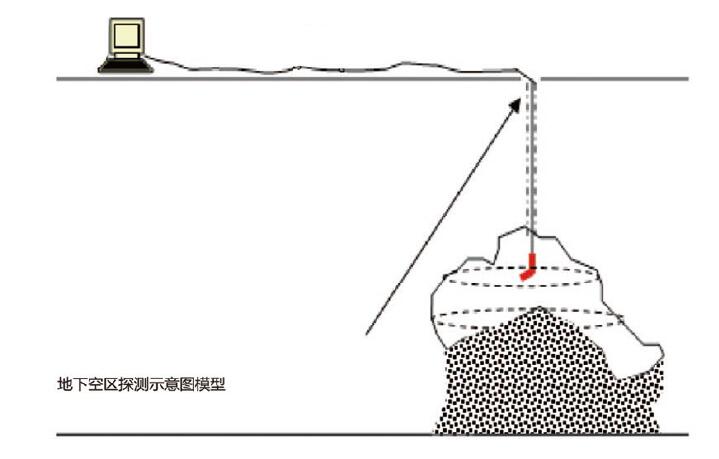

探头直径5cm，可沿钻孔、井筒下放至地下封闭空区，深度可达500m以上。通过采集三维点云数据，精确而迅速的建立起地下空洞的三维模型，识别空洞的边界范围、计算体积大小及顶底板高差。
地下空区精细测量技术方法介绍：
地下空区精细测量基于三维激光扫描测量技术，亦称实景复制技术；
测量过程中，只需沿勘探钻孔下放测量探头即可实现自动扫描；
一次测量即可得到地下空区的3D模型、空间体积及空区延伸方向；
根据得到的结果，可指导下一钻孔的布孔位置，及时优化布孔方案；
为地下空区的治理提供数据支撑，优化充填方案；
测量结果精准可靠，为工程验收提供数据支撑；

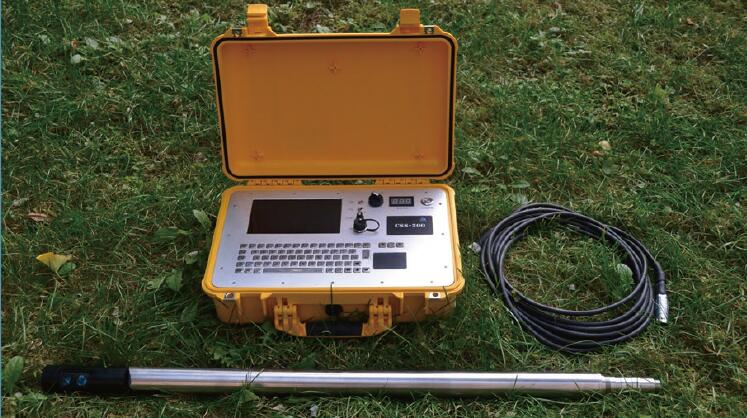

钻孔式地下空区三维测量系统由主探头、控制机箱、凯夫拉拖拽电缆三部分组成
测量系统特点：
钻孔式地下空区三维测量系统由主探头、控制机箱、凯夫拉拖拽电缆三部分组成
测量系统特点：
探头5cm直径的独特设计结构，可实现沿钻孔伸入封闭空间，称之为3D“内窥镜”；
空间360°扫描，全面覆盖空区；
探头前端集成摄像机，实时查看孔内图像；
防水、防尘等级高，温度适用范围广；
探头内内置电子罗盘，可自动定向；
技术优势：
技术优势：
集成高品质激光测距模组及高清红外摄像头；
配备自动离合器防护系统；
集成高精度电子罗盘和滚动倾斜传感器；
独特设计的玻璃纤维质光电码盘；
高标准的装配工艺保证；
优异的防护性能，矿山及野外勘察环境异常恶劣，测量系统可耐受20g强度的冲击性，-20℃~+70℃的严酷工作环境，独特的凹凸咬合油封结构实现了优异的防水性能。

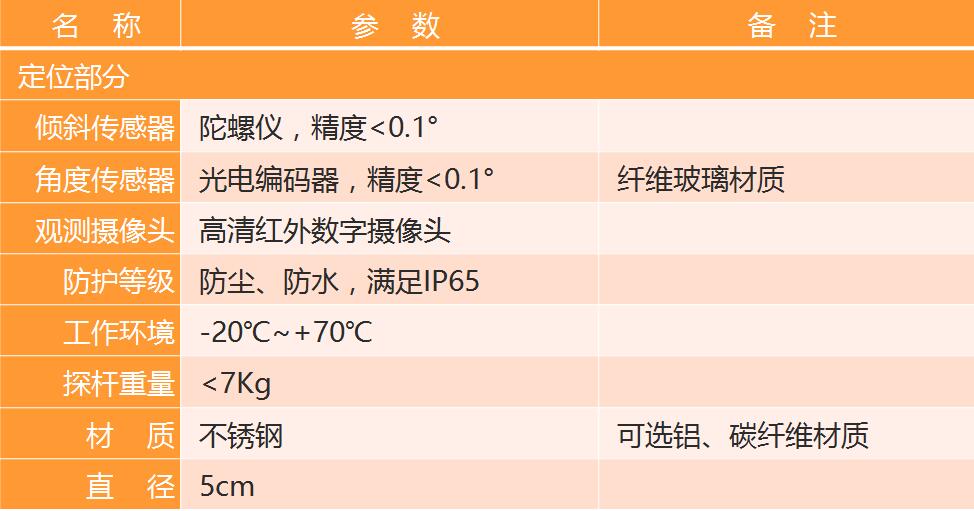

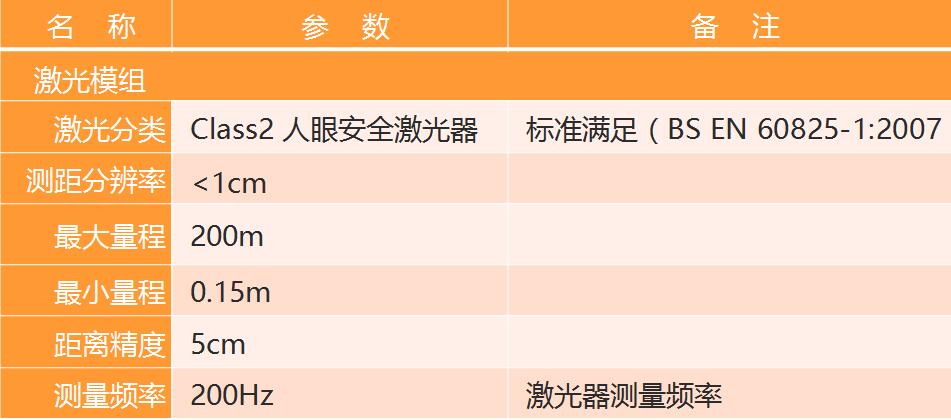

技术参数：
应用领域：
矿业领域，矿山老旧空区探查、溜井治理、矿柱回采及采场验收均要求收集空区的大小、边界等数据。受限于传统测量手段，测量人员难以到达空区内部的危险区域；
岩土勘查，在进行地表公路、铁路、石油管道及楼房等地表构筑物建设时，必须掌握地下空洞的分布，研究其对地表残余变形的影响，以保证地表构筑物的正常建设与使用；
地灾防治，因采矿、隧道开挖等人为活动的影响，及特殊地质构造导致的因素而产生的地下空洞非常普遍。其对地表人工设施和人员安全均产生了安全威胁。处理这些空洞的前提是需要探查清楚其准确位。
应用案例：

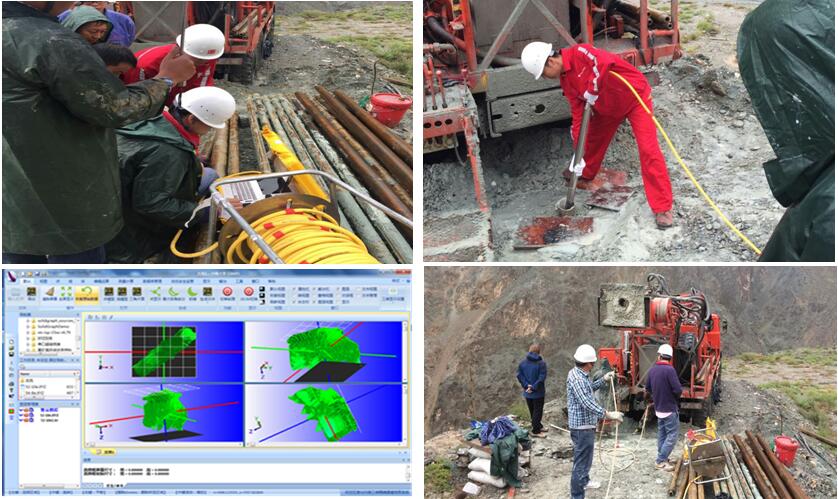

项目名称：讨赖河三道湾水电站地下厂房塌方处理工程空腔探测项目
项目地点：甘肃省张掖市肃南县，2016年8月
承担单位：中煤科工集团西安研究院有限公司
项目概况：甘肃讨赖河三道湾水电站地下厂房在2016年7月12日10：20分发生副厂房桩号厂横0+030处、厂房靠下游侧、顶部高程2061m发生塌方。为探明周围是否有连通性空区开展此探测项目。
实施概况：将空腔中心投影到地表用来确定开孔位置，采用地质钻探方法形成直通空腔内部的钻孔，并使用三维激光探测仪器对空腔形态进行探测。
